江海泵業潛油電泵組成如下：井下部份包括：電機、保護器、油氣分離器、多級離心泵、電纜、單流閥、泄流閥等。井上部份包括：變壓器、控制箱、接線盒等。電泵供電流程包括：地面電網—變壓器—控制箱—接線盒—電纜—電機電泵抽油流程包括：油氣分離器—多級離心泵—單流閥—泄流閥—油管—井口—輸油系統

潛油電泵機組為細長圓柱體結構，長度可達幾十米，標準潛油電泵安裝方法：井下部份：電機、保護器、油氣分離器、離心泵。泵軸均用花鍵套連接，外殼用法蘭螺栓連接，電泵上電機外殼與支座連接螺紋的接縫處均焊有防倒塊，以防止機組短時反轉使螺紋倒扣松開。

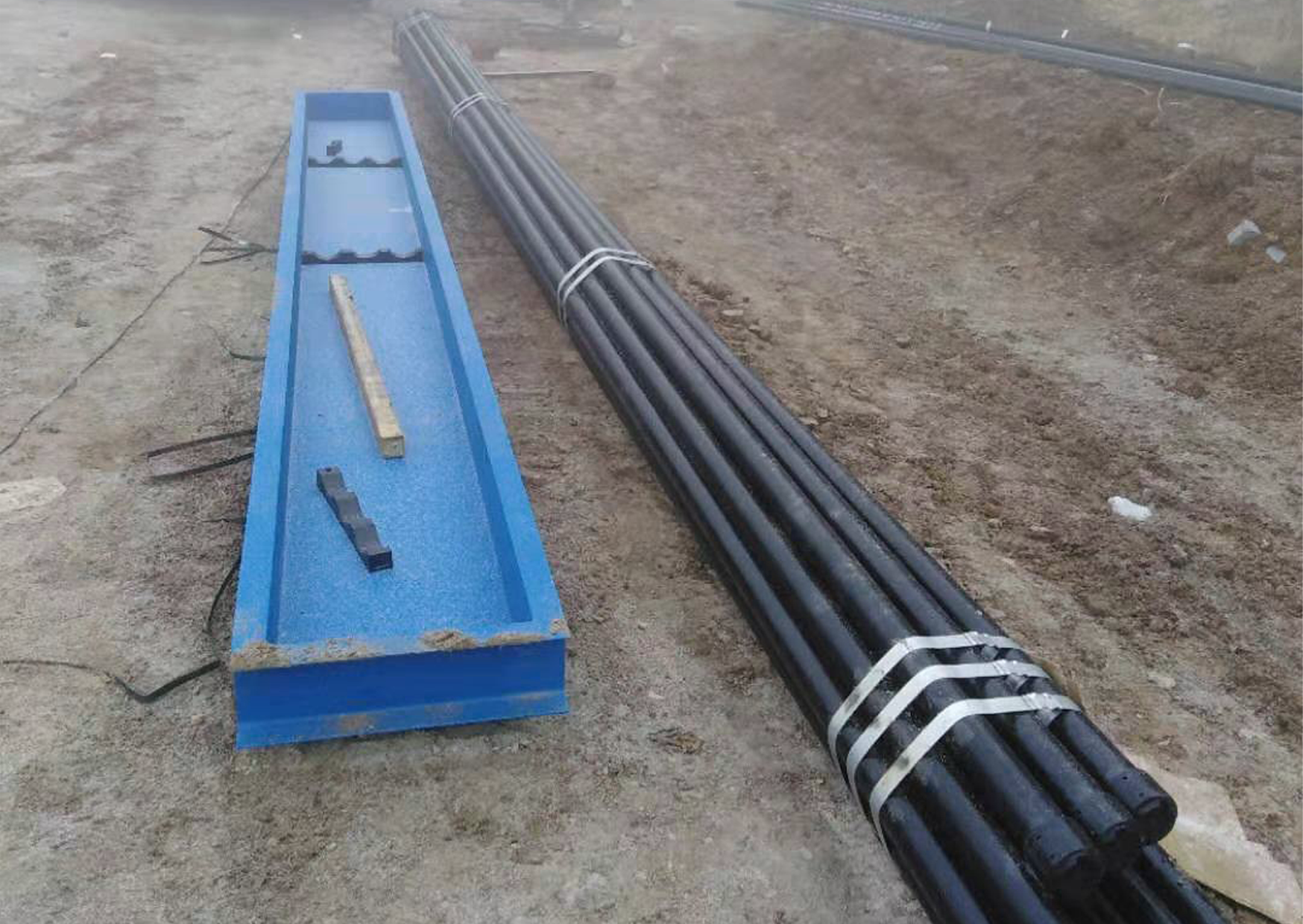

除上述主要部件外，還有各種附件，這些附件有些是必要的，有些則可以選用安裝。所需的最常用的附件有下井安裝附件、包裝箱、電纜滾筒、電纜滾筒支架、電纜滑輪、下井工具等。

江海泵業公司可為用戶配置井下壓力溫度測試裝置。將電機、保護器、油氣分離器、潛油泵和電纜下入井內，泵與油管連接。地面電源通過變壓器、控制箱經電纜給電機供電使電機運轉，驅動多級離心泵作功將井液舉升至地面。泵軸傳遞的扭矩帶動葉輪高速旋轉，把動能轉化為壓力能，將液體舉升到地面。泵為多級串接式潛油泵，每級由一個旋轉的葉輪和一個固定的導殼組成。泵潛沒在井液中，液體受到高速旋轉的葉輪上的葉片作用，將速度能轉化為壓力能，經過導殼井液又進人下一級葉輪，壓力便逐級疊加……，最后經泵出口通過油管輸送到地面，經井口裝置和地面集輸系統匯合。

江海泵業潛油電泵的結構特點

由于受到井筒套管尺寸的限制，泵的外徑小，級數多，呈細長圓柱型結構，最長可達30米，采用分節制造。泵節之間用法蘭連接，軸與軸用花鍵套連接。泵的流量決定泵型，揚程決定級數，流量與揚程之乘積決定所需功率。潛油離心泵具有高泵效，揚程高，排量范圍大（30-1000m³/d），油井適應范圍寬等特點。
